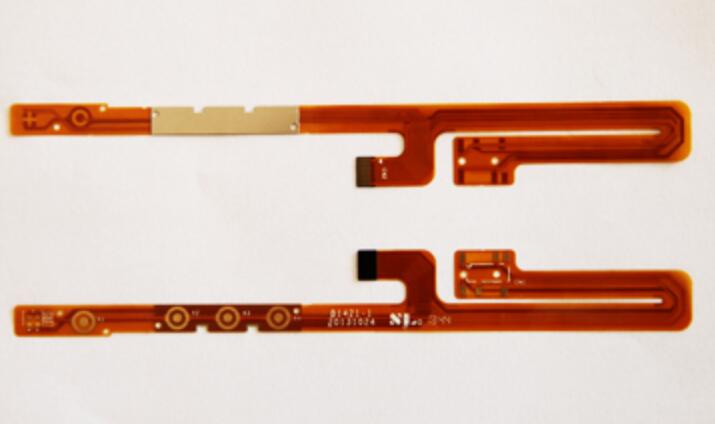

有朋友問(wèn)小編，做好的FPC在生產(chǎn)和使用過(guò)程當(dāng)中，有哪些需要注意的地方，能不能放太久，下在小編來(lái)詳細(xì)的說(shuō)一說(shuō)。

　　保存期限

　　1、FPC導(dǎo)體裸露部分，需經(jīng)過(guò)表面鍍層(防銹)處理，如鍍/化金、OSP、鍍錫等，儲(chǔ)存環(huán)境需要避免腐蝕性氣體，且溫度需管控25℃以下，濕度需管控50-70%。

　　2、產(chǎn)品在以上保存條件下，其有效保存期為出廠(chǎng)后6個(gè)月，加干燥劑真空包裝，保存期限為1年。

　　3、過(guò)保質(zhì)期后的產(chǎn)品只會(huì)影響焊接(如金面氧化、FPC吸潮)，在其他方面無(wú)影響。

　　SMT作業(yè)要求說(shuō)明

　　1、FPC所使用的基板材料具有吸濕特性，如客戶(hù)制程中有高溫或需經(jīng)SMT制程，在作業(yè)前先進(jìn)行烘烤去濕動(dòng)作，避免產(chǎn)品有爆孔、氣泡、分層等不良出現(xiàn)。

　　2、SMT作業(yè)前的烘烤一般建議烘烤溫度為110-130℃，時(shí)間為60-120分鐘。

　　3、FPC經(jīng)作業(yè)前烘烤后，需在2小時(shí)之內(nèi)進(jìn)行上線(xiàn)作業(yè)，如超過(guò)2小時(shí)以上的待料未作業(yè)，則需再次進(jìn)行烘烤，以避免板材再次吸濕，影響SMT作業(yè)。

　　4、FPC因有耐折特性，因此零件焊接位置背面需有補(bǔ)強(qiáng)設(shè)計(jì)，以保護(hù)焊點(diǎn)及裸露線(xiàn)路區(qū)不受外力影響，如無(wú)此補(bǔ)強(qiáng)設(shè)計(jì)，則避免在零件區(qū)域內(nèi)進(jìn)行任何彎折之動(dòng)作，以免有焊點(diǎn)錫裂發(fā)生的疑慮。

　　彎折使用說(shuō)明

　　1、FPC雖然強(qiáng)調(diào)可彎折，但如進(jìn)行180°死折，仍會(huì)有發(fā)生斷線(xiàn)不良的現(xiàn)象。

　　2、大部分油墨型的保護(hù)層特性并不耐彎折，因此使用在FPC表面上的保護(hù)油墨印刷區(qū)域，如文字、標(biāo)記、防焊等區(qū)域，嚴(yán)禁在組裝過(guò)程中有超過(guò)90°以上彎折的動(dòng)作產(chǎn)生。

　　3、覆蓋膜或補(bǔ)強(qiáng)板和導(dǎo)體裸露區(qū)域交接處，如拔插金手指端，為應(yīng)力集中的區(qū)域，容易在組裝過(guò)程中因應(yīng)力集中，而產(chǎn)生線(xiàn)路斷裂的不良疑慮，提醒FPC使用者注意此現(xiàn)象。

　　4、FPC外形轉(zhuǎn)角處，同為應(yīng)力集中的區(qū)域，容易在組裝過(guò)程中，產(chǎn)生撕裂現(xiàn)象，提醒使用者注意此現(xiàn)象。

　　5、FPC導(dǎo)體裸露部分，進(jìn)行表面鍍層處理，如化金/鍍金等，重點(diǎn)在于防止氧化，此區(qū)域并不適合用于彎折的動(dòng)作。

　　6、一般金手指拔插區(qū)域，雖有補(bǔ)強(qiáng)板設(shè)計(jì)，但仍不適合對(duì)此區(qū)域進(jìn)行彎折，后端元件組裝過(guò)程中需特別注意。

　　7、不可在FPC導(dǎo)通孔上直接進(jìn)行彎折，以免有可靠度疑慮。

　　以上就是小編整理的關(guān)于柔性線(xiàn)路板(FPC)在使用中需注意事項(xiàng)，希望大家在使用過(guò)程中注意要點(diǎn)，如還有不明白的地方，請(qǐng)聯(lián)系我司客服為您解答。
